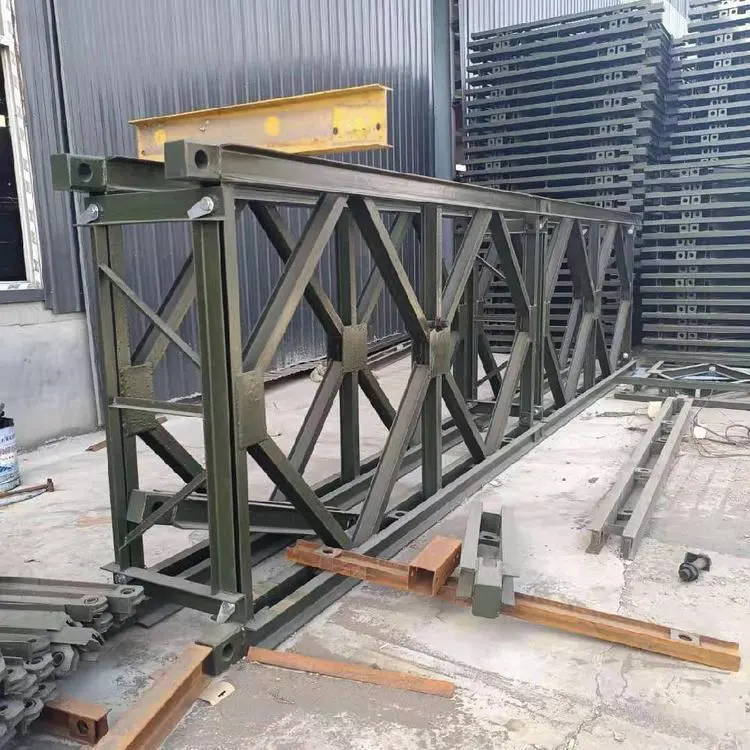

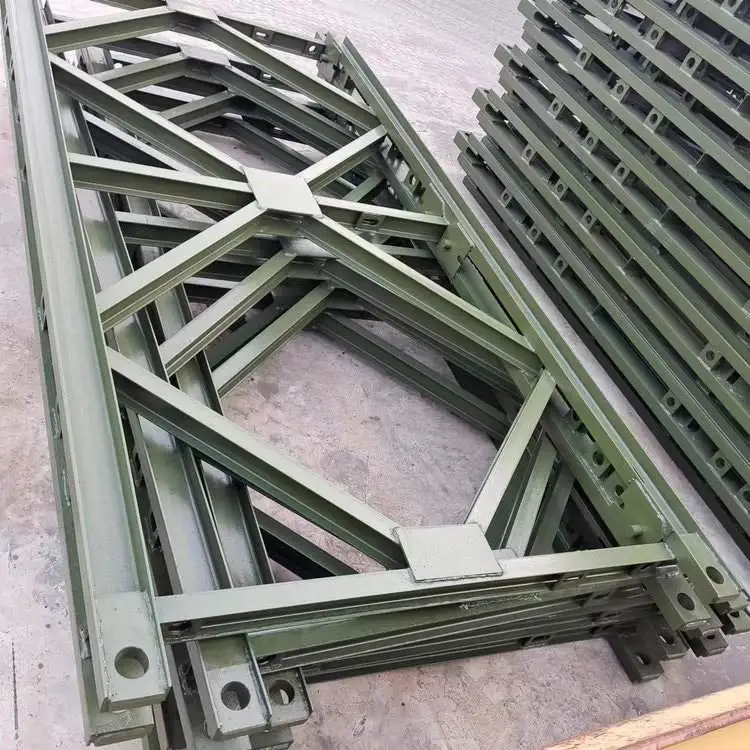

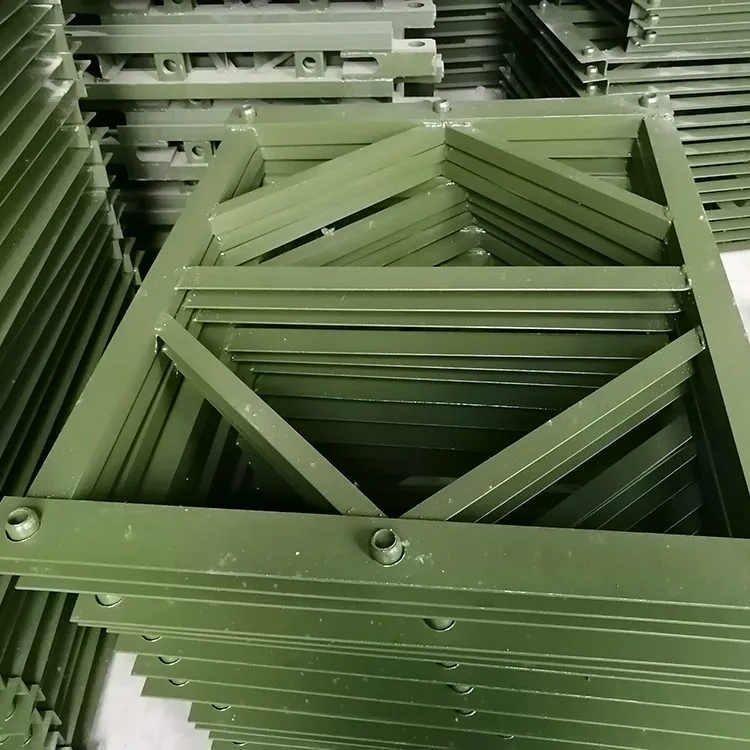

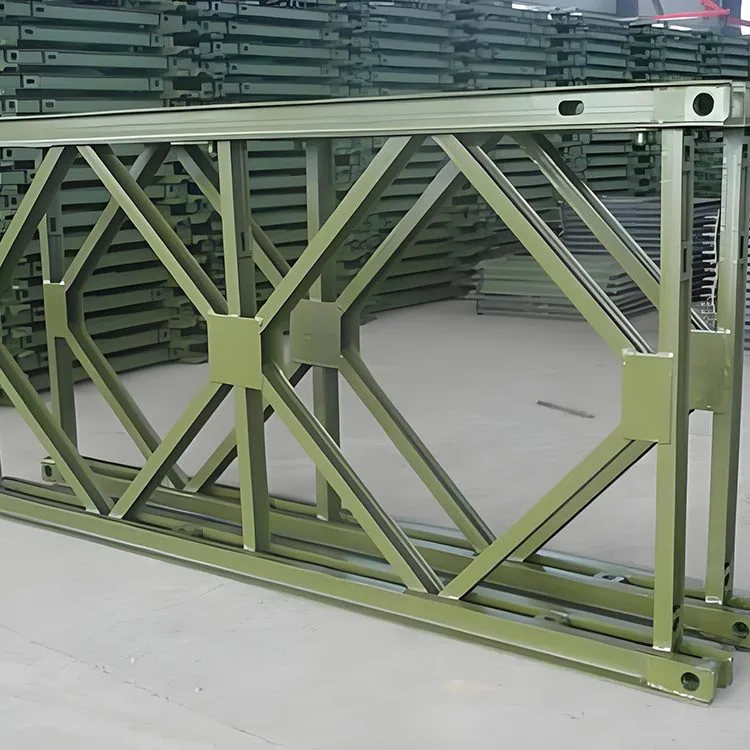

Pannello del ponte in acciaio Bailey

Il pannello Bailey Steel Bridge è solitamente saldato mediante corde superiori e inferiori, componenti verticali e componenti diagonali. Nella parte superiore dei correnti superiore ed inferiore sono presenti attacchi maschio e femmina, solitamente dotati di fori per il collegamento delle staffe. Ogni accordo è composto da due acciai a canale n. 10 collegati schiena contro schiena. La corda inferiore di solito ha diverse piastre di acciaio su cui sono saldati fori rotondi. I fori per i bulloni si trovano all'interno dei correnti superiori e inferiori e vengono utilizzati per collegare i correnti di rinforzo e il traliccio a doppio strato. All'interno del correntino superiore sono presenti quattro fori per bulloni, utilizzati per collegare il telaio di supporto. I due fori al centro vengono utilizzati per collegare doppie o più file di tralicci all'interno della stessa sezione trasversale, mentre i due fori su entrambe le estremità vengono utilizzati per collegare le sezioni trasversali. Quando più file di sezioni del ponte Bailey vengono utilizzate come travi o colonne, vengono utilizzati telai di supporto per rinforzare i giunti tra le sezioni superiore e inferiore. Durante il processo di costruzione, il serraggio dei bulloni in ciascuna sezione del Ponte Bailey, lo stato di corrosione dei componenti e il serraggio dei perni dovrebbero essere controllati settimanalmente e, se necessario, dovrebbero essere apportate le modifiche.

Dopo che i pannelli Bailey Steel Bridge sono stati espansi e collegati, possono essere posizionati orizzontalmente o verticalmente come travi o colonne. A seconda dei diversi metodi di assemblaggio, si distinguono due tipologie: colonne a telaio e colonne a torre. Quando tre o quattro lastre di traliccio sono posizionate parallele e collegate tramite telai di supporto, la colonna formata è una colonna a telaio. Quando quattro pannelli reticolari vengono posizionati a 90 gradi tra loro e collegati tramite rinforzi angolari e telai di supporto, la colonna risultante è una colonna della torre.

Scenari applicativi

Il pannello per ponti in acciaio Bailey può essere utilizzato per ponti autostradali, gruppi di gru a portale, travi di guida, macchine per la costruzione di ponti, piattaforme sospese, ecc. La gru a portale combinata a traliccio Bailey è assemblata con componenti prefabbricati in acciaio per ponti autostradali per il telaio del portale. La sua campata e l'altezza della colonna sono regolabili per adattarsi ai diversi luoghi di lavoro. È ampiamente applicato in progetti di costruzione come autostrade, ferrovie, lavori municipali, edifici e tutela dell'acqua, nonché nel sollevamento e spostamento di componenti prefabbricati nei cantieri di stoccaggio della costruzione di ponti e nel trasporto di grandi travi accanto ai piloni dei ponti.
